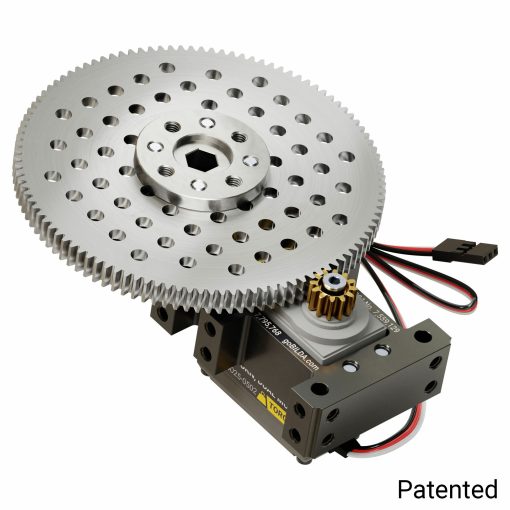

Stingray-9 Servo Gearbox (1,53 sec/60°, 6,7 giri/min, coppia 3150 oz-in, rotazione di 200°)

168,35 (137,99 + IVA)

COD: 3215-0001-0009_ Categoria:
Available

Download

Drawings

SPECIFICHE
Peso 220 g
Rapporto di trasmissione 9:1
Intervallo di tensione 4,8 V - 8,4 V
Velocità a vuoto (4,8 V) 2,25 sec/60° (4,4 giri/min)
Velocità a vuoto (6,0 V) 1,80 sec/60° (5,5 giri/min)
Velocità a vuoto (7,4 V) 1,53 sec/60° (6,6 giri/min)
Coppia di stallo (4,8 V) 2160 oz-in (154,8 kg.cm)
Coppia di stallo (6,0 V) 2700 oz-in (194,4 kg.cm)
Coppia di stallo (7,4 V) 3150 oz-in (226,8 kg.cm)
Corrente a vuoto (4,8 V) 150 mA
Corrente a vuoto (6V) 160mA
Corrente a vuoto (7,4 V) 200 mA
Corrente di stallo (4,8 V) 2000 mA
Corrente di stallo (6V) 2500mA
Corrente di stallo (7,4 V) 3000 mA
Tipo di motore DC con spazzole
Direzione con aumento del segnale PWM in senso antiorario
Intervallo PWM massimo 500-2500 μsec
Intervallo PWM massimo (Continuo) 900-2100 µsec
Corsa al μsec 0,10°/μsec
Rotazione massima 200° (0,55 giri)
Ampiezza dell'impulso 3-5V
Larghezza banda morta 4μsec
Lunghezza filo 300 mm (11,81")
Calibro filo 22AWG
Tipo di connettore Connettore servo TJC8 a 3 poli [MH-FC]
Proprietà intellettuale brevettata

Questo servoriduttore Stingray-9 è azionato dal servo di coppia a 5 giri goBILDA®. Questo cambio introduce un rapporto di trasmissione esterno 9:1 per ridurre la gamma aumentando la coppia e la precisione di nove volte. Se questo rapporto non soddisfa le tue esigenze, assicurati di controllare le altre opzioni di Servo Gearbox.

Avere il servo montato nel cambio isola il carico su un albero mozzo in acciaio che è supportato da una coppia di cuscinetti a sfera per proteggere il servo da eventuali carichi assiali. Il cambio apre un mondo di possibilità di montaggio grazie ai fori filettati M4 su ciascun lato che si trovano sulla griglia per la compatibilità in tutto il sistema goBILDA®. Il mozzo sulla parte superiore del cambio fornisce fori filettati a cui fissarsi, ma puoi anche scegliere di fissarlo direttamente all'ingranaggio di uscita in alluminio utilizzando hardware M4 e distanziatori o distanziali. Il foro REX da 8 mm dell'albero del mozzo può azionare un albero REX da 8 mm o fungere da passacavo.

Se non sei abituato a usare un servoriduttore, è proprio come un normale servo solo più grande. Mentre la gamma e la coppia potrebbero essere maggiori dei servi a cui sei abituato, il segnale di controllo è identico. Si collegherà semplicemente a un ricevitore R/C, un controller Arduino, Raspberry Pi o REV. Inoltre, poiché il servo non è stato modificato in alcun modo, è legale FTC!

Questo servoriduttore è disponibile sia in modalità feedback che in modalità continua. In modalità feedback, il tuo segnale controlla la posizione. In modalità continua, il segnale controlla la velocità e la direzione. Indipendentemente dall'acquisto, è sempre possibile passare all'altra modalità con un servoprogrammatore 3102-0001-0001. Questo perché il servo di coppia a 5 giri goBILDA® utilizzato per alimentare il cambio è un servo a doppia modalità.
