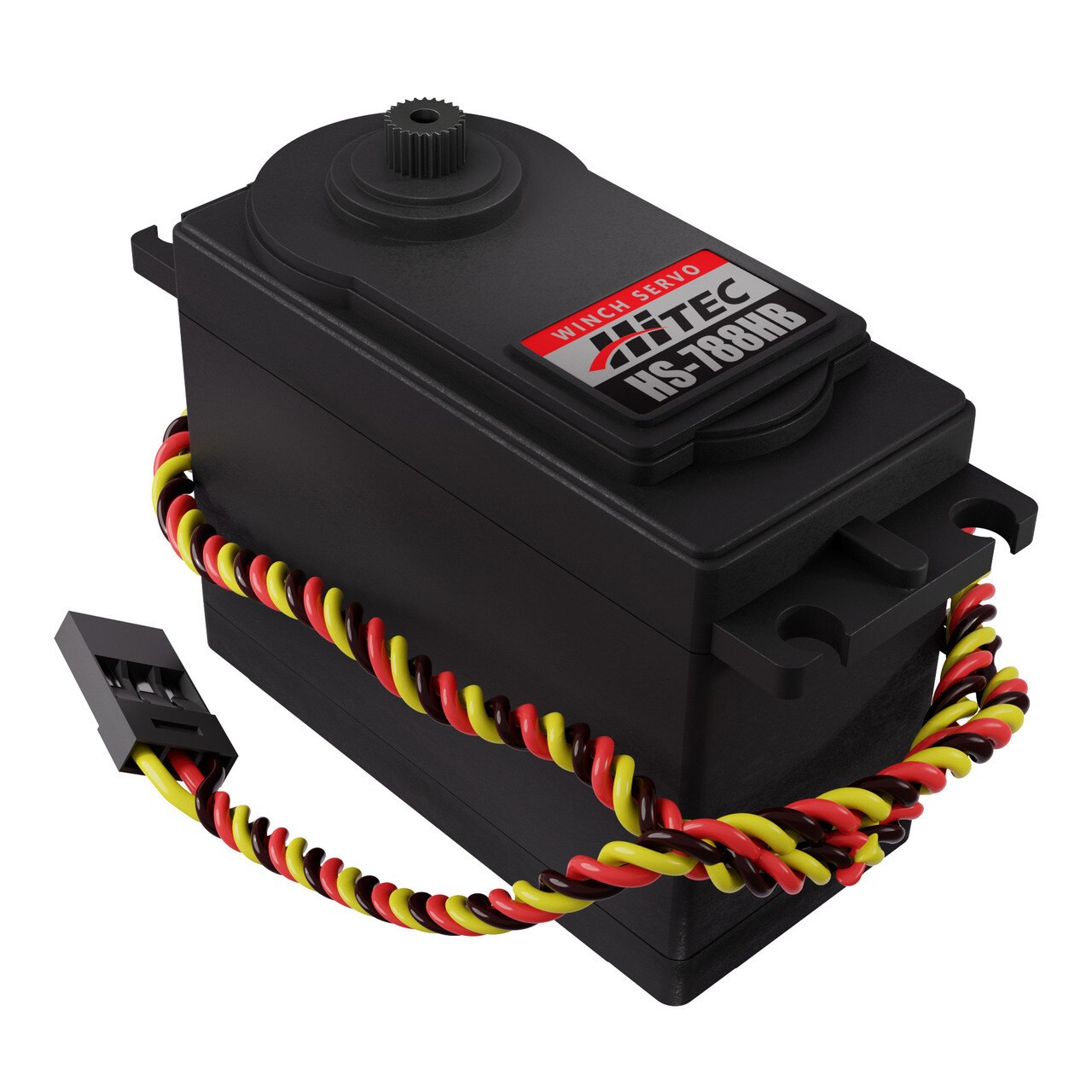

Il servo Hitec HS-788HB è basato sul preferito da molto tempo, l'HS-785HB. Questo nuovo modello è stato creato con una scanalatura di uscita a 25 denti per adattarsi alla maggior parte del mercato dei servi per hobby. Simile al cugino a 24 denti, questo modello è in grado di ruotare più giri mantenendo il feedback di posizionamento. I servi convenzionali sono in genere limitati a un massimo di 180 gradi, che, nel meccanismo di sterzo di un'auto telecomandata, è abbondante. Molte altre applicazioni richiedono più di quanto i servi convenzionali possano fornire. L'HS-788HB ha un potenziometro sottodimensionato, pertanto la distanza percorsa rispetto all'albero di uscita è inferiore. Ciò consente all'albero di uscita del servo di girare quasi otto rotazioni complete prima che vengano raggiunti i limiti esterni del potenziometro. L'albero di uscita finale del servo è supportato da una coppia di cuscinetti a sfera e gli ingranaggi sono realizzati in plastica Karbonite per offrire un'eccellente resistenza all'usura.
Il servo HS-788HB viene fornito con una puleggia a doppio rocchetto per chi desidera installare una configurazione pull-pull. La vite del corno del servo inclusa ha filettature aggressive e un cacciavite da 2,5 mm in modo da poter stringere il corno sul servo senza preoccuparsi di arrotondare la testa. L'hardware di montaggio servo incluso (anelli di tenuta, occhielli e viti) può essere scartato quando si monta in un servo mount goBILDA ma può essere utilizzato quando si monta su strutture in legno o plastica, dove è necessario smorzare le vibrazioni.
Dimensions | 2.91" x 1.12" x 2.04" (73.8mm x 28.5mm x 51.9mm) |
---|---|
Product Weight | 3.42oz (97g) |
Output Shaft Style | 25 tooth (H25T) spline |
Voltage Range | 4.8V ~ 6V |
No-Load Speed (4.8V) | 1.68 sec/360° |
No-Load Speed (6.0V) | 1.38 sec/360° |
Stall Torque (4.8V) | 153 oz-in (11.0 kg.cm) |
Stall Torque (6.0V) | 183 oz-in (13.2 kg.cm) |
Max PWM Signal Range | 600-2400μsec |
Travel per µs (out of box) | 1.57°/μsec |
Max Travel Per μsec | 2826° |
Pulse Amplitude | 3-5V |
Operating Temperature | -20°C to +60°C |
Current Drain - idle (4.8V) | 8mA |
Current Drain - idle (6.0V) | 8.7mA |
Current Drain - no-load (4.8V) | 230mA |
Current Drain - no-load (6V) | 285mA |
Continuous Rotation Modifiable | Yes |
Direction w/ Increasing PWM Signal | Clockwise |
Deadband Width | 8 μsec |
Motor Type | 3 Pole Ferrite |
Potentiometer Drive | Indirect Drive |
Internal Feedback Style | 5KΩ Potentiometer |
Output Shaft Support | Dual Ball Bearings |
Gear Type | Straight Cut Spur |
Gear Material | Karbonite |
Wire Length | 11.81" (300mm) |
Wire Gauge | 22 AWG |
