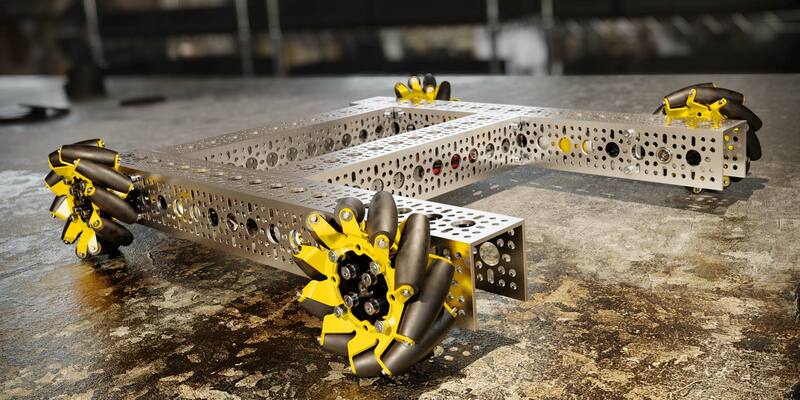

Lo Strafer Chassis Kit è un telaio rigido a basso profilo che include motori planetari da 312 giri / min a coppia elevata, ruote Mecanum con cuscinetti a sfera e un telaio configurabile che puoi personalizzare a tuo piacimento.

Motori
A colpo d’occhio, potresti chiederti, dove sono i motori? Capovolgilo e noterai i motoriduttori epicicloidali nidificati 312 RPM serie 5202. In combinazione con le ruote da 96 mm, danno al telaio una velocità teorica di oltre 5,14 piedi / sec. Questi motori azionano tutti gli ingranaggi obliqui in acciaio, mozzi per impieghi gravosi e cuscinetti a sfera pronti per un’azione di mitragliatrice a basso attrito!

Mitre Gears
Gli ingranaggi obliqui, situati vicino a ciascuno dei quattro angoli del telaio, creano un azionamento a 90 ° in modo che i motori possano annidarsi all’interno del canale a U della serie 1120. I miters sono stati testati in battaglia, anche con motori brushless, e sono estremamente robusti. Non preoccuparti di scivolare poiché i fori sono adattati al profilo degli alberi su cui sono montati.

Cuscinetti
Ogni albero REX da 8 mm è supportato da una coppia di cuscinetti flangiati REX da 8 mm per massimizzare la coppia trasferita dai motori agli alberi.

Ruote
Le ruote goBILDA Mecanum hanno un diametro di 96 mm, hanno rulli con cuscinetti a sfera, un profilo stretto e piastre laterali in acciaio. Ogni ruota pesa solo 207 g, molto meno rispetto alla concorrenza. La massa rotante ridotta consente un’accelerazione più rapida con meno sollecitazioni sui motori.

Telaio
La struttura del canale ti consente di imballare tutte queste parti premium senza doverle rivestire all’esterno come richiedono alcuni telai. E davvero configurabile: sposta i canali centrali, regola la larghezza della traccia e altro ancora, il tutto con le stesse parti che forniamo.

DISTINTA MATERIALI:
QTY SKU Name
2 1120-0010-0264 x 2
Canale a U serie 1120 (10 fori, lunghezza 264 mm)

2 1120-0017-0432 x 2
Canale a U serie 1120 (17 fori, lunghezza 432 mm)

8 1201-0043-0002 x 8
Montaggio su blocco quadrangolare serie 1201 (43-2)

4 1310-0016-4008 x 4
Hyper Hub serie 1310 (foro REX da 8 mm)

4 1504-0032-0020 x 4
Distanziatore modello OD 32 mm serie 1504 (lunghezza 2 mm)

4 1512-0008-0040 x 1
Distanziatore ID 6 mm serie 1512 (diametro esterno 8 mm, lunghezza 4 mm) – Confezione da 4

8 1611-0514-4008 x 4
Cuscinetto a sfere flangiato serie 1611 (ID REX 8 mm x diametro esterno 14 mm, spessore 5 mm) – Confezione da 2

4 1613-0514-0006 x 4
Cuscinetto a sfere reggispinta serie 1613 (diametro interno 6 mm x diametro esterno 14 mm, spessore 5 mm)

4 1613-0516-0008 x 4
Cuscinetto a sfere reggispinta serie 1613 (diametro interno 8 mm x diametro esterno 16 mm, spessore 5 mm)

4 2106-4008-0800 x 4
Albero REX in acciaio inossidabile serie 2106 (diametro 8 mm, lunghezza 80 mm)

4 2315-4008-0030 x 4
Acciaio serie 2315, ingranaggio per mitra MOD 1.25 (foro REX 8 mm, 30 denti)

4 2315-1006-0030 x 4
Acciaio serie 2315, ingranaggio obliquo MOD 1.25 (foro a D 6 mm, 30 denti)

25 2800-0004-0008 x 1
Viti a brugola in acciaio zincato serie 2800 (M4 x 0,7 mm, lunghezza 8 mm) – Confezione da 25

50 2800-0004-0011 x 2
Viti a testa cilindrica in acciaio zincato serie 2800 (M4 x 0,7 mm, lunghezza 11 mm) – Confezione da 25

50 2800-0004-0014 x 2
Viti a brugola in acciaio zincato serie 2800 (M4 x 0,7 mm, lunghezza 14 mm) – Confezione da 25

25 2801-0004-0008 x 1
Rondella in acciaio zincato serie 2801 (diametro interno 4 mm x diametro esterno 8 mm) – Confezione da 25

12 2807-0609-0250 x 1
Spessore in acciaio inossidabile serie 2807 (diametro interno 6 mm x diametro esterno 9 mm, spessore 0,25 mm) – 12 pezzi

12 2807-0811-0250 x 1
Spessore in acciaio inossidabile serie 2807 (diametro interno 8 mm x diametro esterno 11 mm, spessore 0,25 mm) – 12 pezzi

4 2904-1025-0014 x 2
Riduttore per fori serie 2904 (diametro interno 1/4 “x diametro esterno 14 mm) – Confezione da 2

12 2911-0014-0001 x 1
Gommino in plastica (14-1) – Confezione da 12

4 3213-3606-0002 x 1
Set di ruote Mecanum da 96 mm (rulli con supporto durometro 70A)

4 3801-0613-0100 x 4
Adattatore da JST VH [MH-FC] a proiettile da 3,5 mm [MH-FC] a 2 posizioni (lunghezza 100 mm)

1 4201-0090-0025 x 1
Chiave a L esagonale con estremità sferica da 2,5 mm

1 4201-0090-0030 x 1
Chiave a L esagonale con estremità sferica da 3 mm

4 5202-0002-0019 x 4
Motoriduttore epicicloidale con rivestimento giallo serie 5202 (rapporto 19,2: 1, lunghezza 24 mm albero a D 6 mm, 312 giri / min, encoder 3,3 – 5 V)
