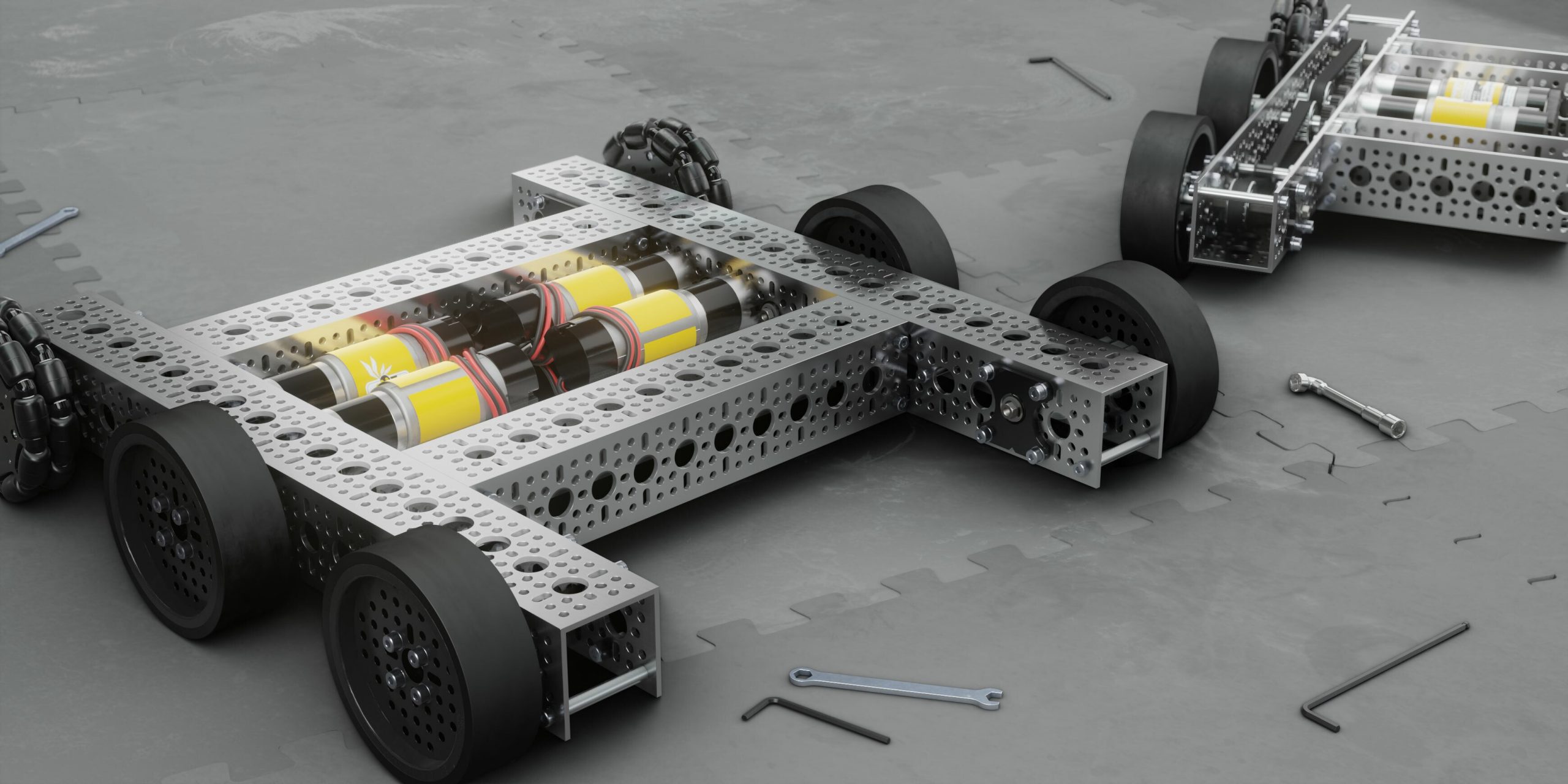

Il kit telaio Beeline è un telaio 6WD a 4 motori pronto per essere personalizzato!
Molti telai mirano ad essere agili, ma così facendo sacrificano la trazione. Altri hanno un'ottima trazione, ma soffrono quando arriva il momento di fare manovre veloci. Il telaio Beeline lo inchioda in entrambi i reparti! Dato che ogni lato è dotato di due ruote Rhino da 96 mm, l'area di contatto con il terreno è stata massimizzata in modo da non farti spingere. Le ruote omnidirezionali sul bordo di uscita del telaio, combinate con le posizioni degli assi leggermente rialzate a ciascuna estremità del telaio, consentono di ruotare con una velocità notevolmente maggiore rispetto ad altre trasmissioni a 6 ruote!
Questo stile di telaio è molto semplice in termini di funzionamento. Il Beeline ha quattro motori; due a sinistra e due a destra. I motori di sinistra funzioneranno insieme e i motori di destra lavoreranno insieme grazie al collegamento diretto che hanno tra loro tramite gli ingranaggi in acciaio. Se gareggi in FTC, utilizzerai un hub REV che richiederà di collegare ciascun motore a un canale separato. Se sei libero di scegliere e avere a tua disposizione dei controller del motore, un controller del motore a 2 canali e un paio di cablaggi a Y ti aiuteranno a iniziare.
Non c'è bisogno di armeggiare nella tua cassetta degli attrezzi per trovare gli strumenti giusti per il montaggio: sono inclusi nel kit per farti iniziare velocemente. Le istruzioni facili da seguire garantiranno che anche coloro che sono appena arrivati alla robotica siano in grado di assemblare con precisione il telaio BeeLine.
La parte superiore del telaio BeeLine è pronta e pronta per iniziare a costruire. Il canale ha una moltitudine di fori facilmente accessibili in modo da poter fissare facilmente prese, meccanismi di sparo, sollevamenti e braccia. Il canale che attraversa da un lato all'altro può essere spostato in avanti e a poppa per accogliere quei meccanismi aggiuntivi.
Composizione
| QTY | SKU | Name |
| 2 | 1120-0010-0264 x 2 | 1120 Series U-Channel (10 Hole, 264mm Length) |
| 2 | 1120-0017-0432 x 2 | 1120 Series U-Channel (17 Hole, 432mm Length) |
| 4 | 1201-0043-0002 x 4 | 1201 Series Quad Block Pattern Mount (43-2) |
| 2 | 1309-0016-4008 x 2 | 1309 Series Sonic Hub (8mm REX Bore) |
| 4 | 1310-0016-4008 x 4 | 1310 Series Hyper Hub (8mm REX Bore) |
| 8 | 1501-0006-0430 x 2 | 1501 Series M4 x 0.7mm Standoff (6mm OD, 43mm Length) - 4 Pack |
| 2 | 1504-0032-0040 x 2 | 1504 Series 32mm OD Pattern Spacer (4mm Length) |
| 4 | 1514-0010-0040 x 1 | 1514 Series 8mm ID Spacer (10mm OD, 4mm Length) - 4 Pack |
| 4 | 1514-0010-0060 x 1 | 1514 Series 8mm ID Spacer (10mm OD, 6mm Length) - 4 Pack |
| 4 | 1514-0010-0080 x 1 | 1514 Series 8mm ID Spacer (10mm OD, 8mm Length) - 4 Pack |
| 16 | 1611-0514-4008 x 8 | 1611 Series Flanged Ball Bearing (8mm REX ID x 14mm OD, 5mm Thickness) - 2 Pack |
| 8 | 1616-0032-0002 x 2 | 1616 Series Drop-Center Bearing Plate (32mm Pattern, 2mm Drop) - 4 Pack |
| 2 | 2102-0008-0060 x 2 | 2102 Series Stainless Steel REX Shaft (8mm Diameter, 60mm Length) |
| 6 | 2106-4008-0880 x 6 | 2106 Series Stainless Steel REX Shaft (8mm Diameter, 88mm Length) |
| 4 | 2303-1006-0030 x 4 | 2303 Series Steel, MOD 0.8 Pinion Gear (6mm D-Bore, 30 Tooth) |
| 4 | 2303-4008-0030 x 4 | 2303 Series Steel, MOD 0.8 Pinion Gear (8mm REX Bore, 30 Tooth) |
| 25 | 2800-0004-0008 x 1 | 2800 Series Zinc-Plated Steel Socket Head Screw (M4 x 0.7mm, 8mm Length) - 25 Pack |
| 50 | 2800-0004-0011 x 2 | 2800 Series Zinc-Plated Steel Socket Head Screw (M4 x 0.7mm, 11mm Length) - 25 Pack |
| 50 | 2800-0004-0014 x 2 | 2800 Series Zinc-Plated Steel Socket Head Screw (M4 x 0.7mm, 14mm Length) - 25 Pack |
| 25 | 2800-0004-0018 x 1 | 2800 Series Zinc-Plated Steel Socket Head Screw (M4 x 0.7mm, 18mm Length) - 25 Pack |
| 25 | 2800-0004-0030 x 1 | 2800 Series Zinc-Plated Steel Socket Head Screw (M4 x 0.7mm, 30mm Length) - 25 Pack |
| 75 | 2801-0004-0008 x 3 | 2801 Series Zinc-Plated Steel Washer (4mm ID x 8mm OD) - 25 Pack |
| 12 | 2807-0811-1000 x 1 | 2807 Series Stainless Steel Shim (8mm ID x 11mm OD, 1mm Thickness) - 12 Pack |
| 50 | 2812-0004-0007 x 2 | 2812 Series Zinc-Plated Steel Nylon-Insert Locknut (M4 x 0.7mm, 7mm Hex) - 25 Pack |
| 2 | 3412-0009-0320 x 2 | 3412 Series 5mm HTD Pitch Timing Belt (9mm Width, 320mm Pitch Length, 64 Tooth) |
| 2 | 3412-0009-0420 x 2 | 3412 Series 5mm HTD Pitch Timing Belt (9mm Width, 420mm Pitch Length, 84 Tooth) |
| 2 | 3413-0001-0001 x 1 | Acetal Timing Belt Idler (6mm ID x 12mm OD, 12mm Width, 1-1) - 2 Pack |
| 8 | 3414-4008-0016 x 8 | 3414 Series 5mm HTD Pitch Set Screw Pinion Timing Belt Pulley (8mm REX Bore, 16 Tooth) |
| 4 | 3601-0014-0096 x 4 | 3601 Series Rhino Wheel (14mm Bore, 96mm Diameter) |
| 4 | 3604-0014-0096 x 4 | 3604 Series Omni Wheel (14mm Bore, 96mm Diameter) |
| 4 | 3801-0613-0100 x 4 | 2-Pos JST VH [MH-FC] to 3.5mm Bullet [MH-FC] Adaptor (100mm Length) |
| 1 | 4200-0090-0025 x 1 | 2.5mm Hex L-Key |
| 1 | 4200-0090-0030 x 1 | 3mm Hex L-Key |
| 1 | 4206-0070-0001 x 1 | 7mm Combination Nut Driver |
| 4 | 5202-0002-0019 x 4 | 5202 Series Yellow Jacket Planetary Gear Motor (19.2:1 Ratio, 24mm Length 6mm D-Shaft, 312 RPM, 3.3 - 5V Encoder) |
Drawings
